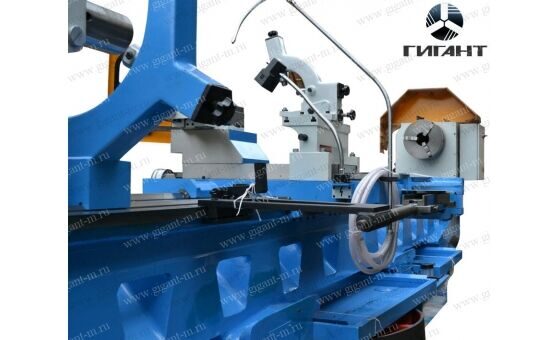

Токарно-винторезный станок CU 1032
| Параметры | Значения |
|---|---|
| Высота центров над направляющими, мм | 517 |
| Расстояние между центрами, мм | 1000-1500-2000-3000-4000-5000 |
| Максимальный диаметр обрабатываемой заготовки, мм: | |
| - над направляющими; | 1030 |
| - над суппортом; | 710 |
| - в выемке станины. | 1200 |
| Ширина направляющих, мм | 540 |
| ШПИНДЕЛЬ | |
| Передний конец по DIN55022 | №11 |
| Диаметр отверстия шпинделя, мм | 113;133 |
| Количество скоростей шпинделя, шт. | 18 |
| Обороты шпинделя, об/мин | 5,6-1000 |
| ПОДАЧА РЕЗЬБЫ | |
| Количество подач, шт. | 128 |
| Диапазон подач: | |
| - продольная, мм/об; | 0,039-12 |
| - поперечная, мм/об. | 0,0195-6 |
| Количество резьб, шт.: | 256(4х64) |
| - шаг миллиметровой резьбы, мм; | 0,5-120 |
| - шаг дюймовой резьбы, вит/1"; | 60-1/16 |
| - шаг модульной резьбы, m; | 0,125-30 |
| - шаг диаметральной резьбы, DP. | 240-0,25 |
| ПОДВИЖНАЯ ЗАДНЯЯ БАБКА | |
| Диаметр пиноли, мм | 125 |
| Ход пиноли, мм | 265 |
| Конус пиноли, Morze | МК6 |
| ДВИГАТЕЛИ | |
| Главный двигатель, кВт | 11;15 (18,5) |
| Двигатель быстрого хода, кВт | 0,55 |
| Двигатель гидроагрегата, кВт | 0,12 |
| Двигатель охлаждающей системы, кВт | 0,09 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Ширина, мм | 1940 |
| Высота, мм | 1940 |
| Длина, мм | |
| РМЦ 1500 | 3500 |
| РМЦ 2000 | 4000 |
| РМЦ 3000 | 5000 |
| РМЦ 4000 | 6000 |
| РМЦ 5000 | 7000 |
| МАССА, кг | |
| РМЦ 1500 | 8140 |
| РМЦ 2000 | 5440 |
| РМЦ 3000 | 6140 |
| РМЦ 4000 | 7440 |
| РМЦ 5000 | 8740 |
| РМЦ - расстояние между центрами. | |
